RS9000变电站顺控案例
发布时间: 2012-5-29 | 查看率: 2450 | 作者:南京瑞山电网控制有限公司

项目概况

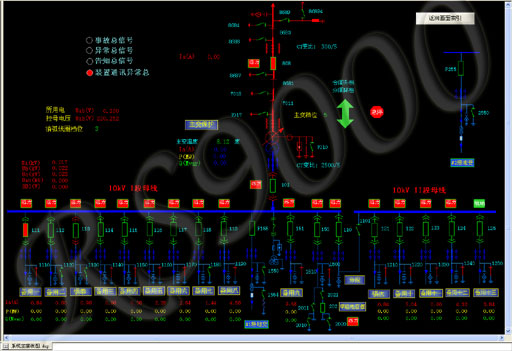

   该项目的监控对象是新建的无人值班的110/10kV数字化变电站。其中已建成并投入运行的部分包括1条110kV进线,1台双圈变,两段10kV母线及15条出线。

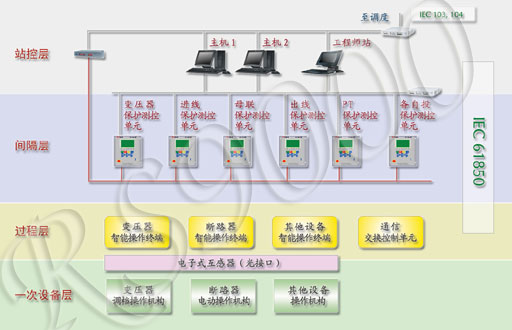

   数字化变电站是变电站自动化技术的发展方向,就目前技术发展现状而言,数字化变电站是由电子式互感器、智能化开关等智能化一次设备、网络化二次设备分层构建,建立在IEC61850通信规范基础上,能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。

   项目要求对站内的主变、进线、母联、出线、电容器及避雷器等设备的运行状态可以进行远方和当地的自动控制,并反馈控制过程中的执行结果。

工程实施

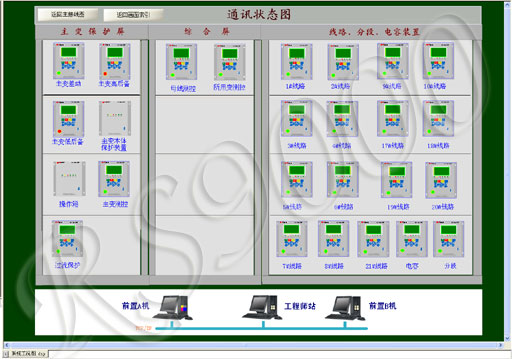

   本项目电子式互感器采用南京新宁光电公司产品,保护装置使用的是PSI系列保护产品,监控软件采用RS9000/SAS变电站综合自动化系统。系统各部分统一以IEC61850作为建模和通信基础。

   类似于操作票的自动执行过程,顺控操作可以自动完成主变、进线、母联、出线、电容器及避雷器等设备的运行状态的改变,并将操作过程中每一个步骤的完成情况反馈给用户。顺控操作可以从当地系统画面中发出,也可以由远方调度员发出。

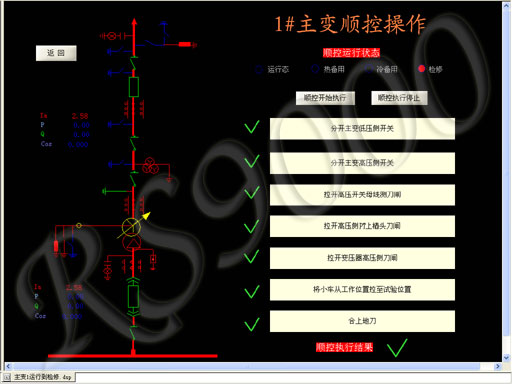

例1:1#主变由运行态到检修态的顺控操作过程,整个过程顺利完成。

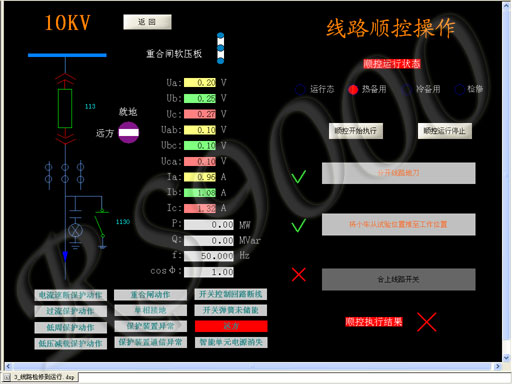

例2:3#线路由检修态到运行态的顺控操作过程,3#线路在达到热备用状态后,由于合上线路开关失败,顺控执行结果失败。
