RS201-CV规约转换器 首页 > 产品中心

RS201-CV规约转换器是高度集成的新一代嵌入式智能通信装置,广泛应用于电力自动化的各个领域,用于装置与系统、系统与系统之间各种不兼容规约的转换、协调。

RS201-CV规约转换器包含IEC61850规约,所以是智能电网中不可或缺的一个重要设备,毕竟电网中大量已安装的传统设备都不具有IEC61850规约,需要通过规约转换器转换成IEC61850规约才能接入智能电网监控系统。

另外,RS201-CV规约转换器还包含工控自动化国际标准OPC,所以也可应用于电厂、工矿企业等能源管理系统内规约的转换。

RS201-CV规约转换器提供二个档次,高端的采用台湾MOXA硬件(适用于环境比较恶劣或者稳定性要求高的场合)、普通的采用国产硬件(适用于绝大部分场合),硬件内置规约转换软件都是我们开发的。我们也可以把我们的规约转换软件移植到用户指定的其他硬件平台上(操作系统任意)。

RS201-CV规约转换器提供接入规约开发接口、示范源码和开发培训,用户可以很方便的自己开发接入规约。

查看实现61850的五种解决方案 >>

设备选型


型号

网口数量

串口数量

设备类别

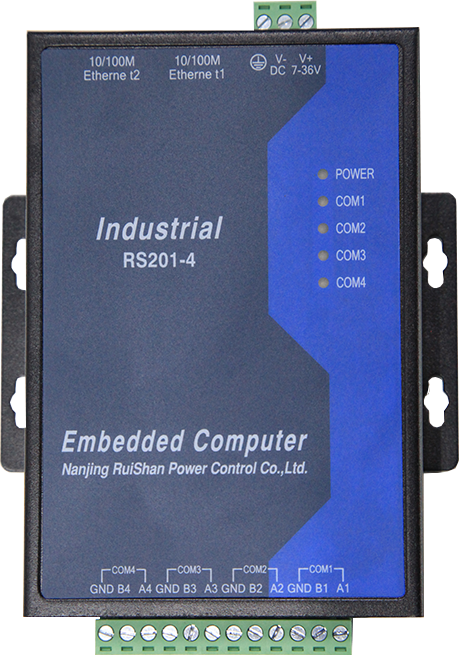

RS201-CV-2/4-CN

2个网口

4个RS485/RS232口

国产硬件平台

RS201-CV-2/2-MX

2个网口

2个RS485/RS232口

台湾MOXA硬件

RS201-CV-3/8-MX

3个网口

8个RS485/RS232口

台湾MOXA硬件

RS201-CV-4/16-MX

4个网口

16个RS485/RS232口

台湾MOXA硬件


产品特点

■ 高性能的硬件平台
 采用工控业界闻名的台湾MOXA公司嵌入式系列产品,无风扇设计,稳定可靠,耐高温(-40~75℃),提供五年免费质保。

■ 丰富的通信接口类型
 MOXA嵌入式系列产品型号齐全,配置多样,用户根据需要总能找到适合的产品。具有1/2/4/8/16口的软件可设置RS232/RS485/RS422串口,2/4/6个网络接口,有些型号还具有如下接口:2个CAN接口、1个Wifi接口或者1个GPRS接口。

■ 稳定高效的软件系统,内嵌实时数据库
 采用了Linux的嵌入式操作系统,系统运行稳定,内嵌实时数据库,能够高效地完成自动化系统通信任务。采用有效的缓冲机制,确保变位信息、事件顺序记录及遥控等操作100%不丢失。

■ 提供双规约转换器热备用功能

■ 提供双通道热备用功能

■ 同一总线通道可接不同规约装置
 对于一般厂家的规约转换器,一个总线通道(例如RS485)只能接相同规约的一批装置,而我们的规约转换器能接不同规约的,大大节省通道的同时方便现场接线。

■ 接收转发通道没有限制
 可以多收一发,一收多发,也可以多收多发,具体没有限制。绝大部分厂家规约转换器的转发通道有数量限制。

■ 提供公式编辑器,可实现各类信息的计算合成转发

■ 独立的数据类型处理
 独立的数据类型处理包,可使同一通讯规约适用多种不同数据类型的终端,无需另外编程增加规约。

■ 提供自描述规约,对于简单规约无需编程
 对于大量用户自定义的简单规约,通过在数据库中设置即可完成规约,无需编程。

■ 具备大量规约库
 多年的电力自动化系统软件开发积累了大量规约,尤其是国外设备的规约更是齐全。

■ 灵活的现场扩充能力
 具备良好开放的软件框架结构,提供二次开发包,可在已有规约类的基础上继承或者全新开发现场需求的特殊规约类。

■ 历史数据保存
 装置可插入SD卡,用于保存历史数据。

■ 完整实现IEC61850的所有服务
 规约转换器完整实现IEC61850的所有服务(包括GOOSE),既可以把其他规约转换成IEC61850,也可以把IEC61850转换成其他规约。

■ 完整实现工控国际标准规约OPC
 规约转换器完整实现OPC的所有服务,既可以把其他规约转换成OPC,也可以把OPC转换成其他规约。

典型应用

 RS201规约转换器使用范围及方式很多,其典型应用结构如下,OPC方式与IEC61850方式类似,不重复举例说明了:

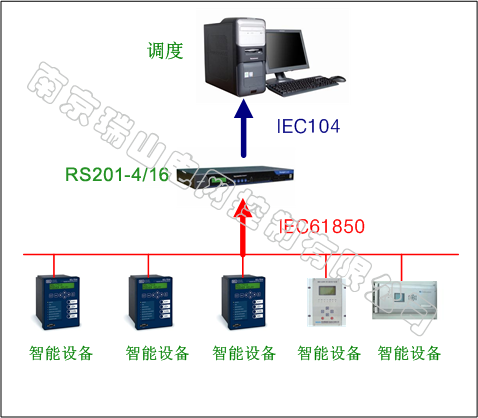

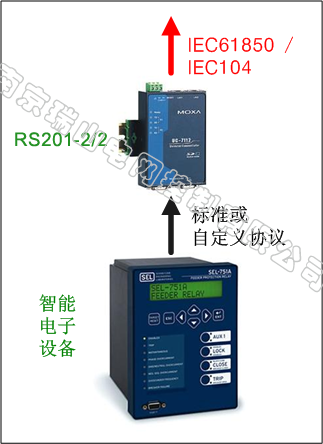

1) 其他规约转换成IEC104规约或者IEC61850规约
 可以只转换一个装置规约,也可以串接许多装置,然后统一转换成IEC104或者IEC61850(服务端)。


2) IEC61850规约转换成IEC104规约
 目前变电站与调度自动化系统通讯还是采用IEC104规约,所以可以通过IEC61850(客户端)采集数字化智能设备信息,转换成IEC104送调度。

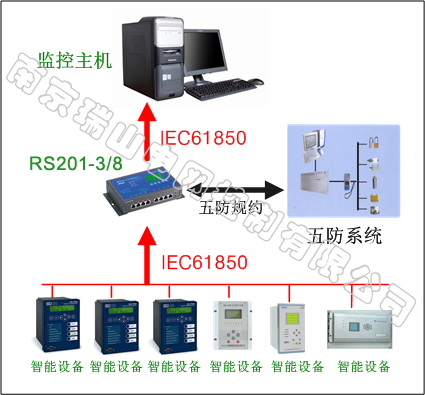

3) IEC61850规约转换成IEC61850规约及其他规约
 这种方式最典型的就是与五防系统通讯,RS201规约转换器通过IEC61850(客户端)规约获取变电站智能设备状态(断路器、刀闸等),然后通过五防规约(串口或者网络)传送给五防主机,五防主机据此信息得出闭锁信号,回送给RS201规约转换器,RS201规约转换器得到闭锁信号后再通过IEC61850(服务端)传送给监控主机。
