分布式储能监控系统
发布时间: 2018-9-28 | 查看率: 1479 | 作者:南京瑞山电网控制有限公司

系统简介

  储能电站调度控制系统是适应统一坚强分布式储能系统建设的要求,具有自主创新、国际领先水平的一体化储能电站智能调度控制系统。

  系统统筹各地分布式储能电站的业务需求,采用国产安全操作系统和关系数据库等基础软件。

  遵循面向服务架构(Service Oriented Architecture,SOA)的理念,采用成熟有效的IT技术,设计和开发了基于安全认证的公共数据总线和实时动态消息总线。

涉及产品

PowerInsights平台 >> PowerInsights系统 >> PowerInsights SCADA >> PowerInsights图形软件包 >> RS201-NM通信管理机 >> RS201-CV规约转换器 >>

系统结构

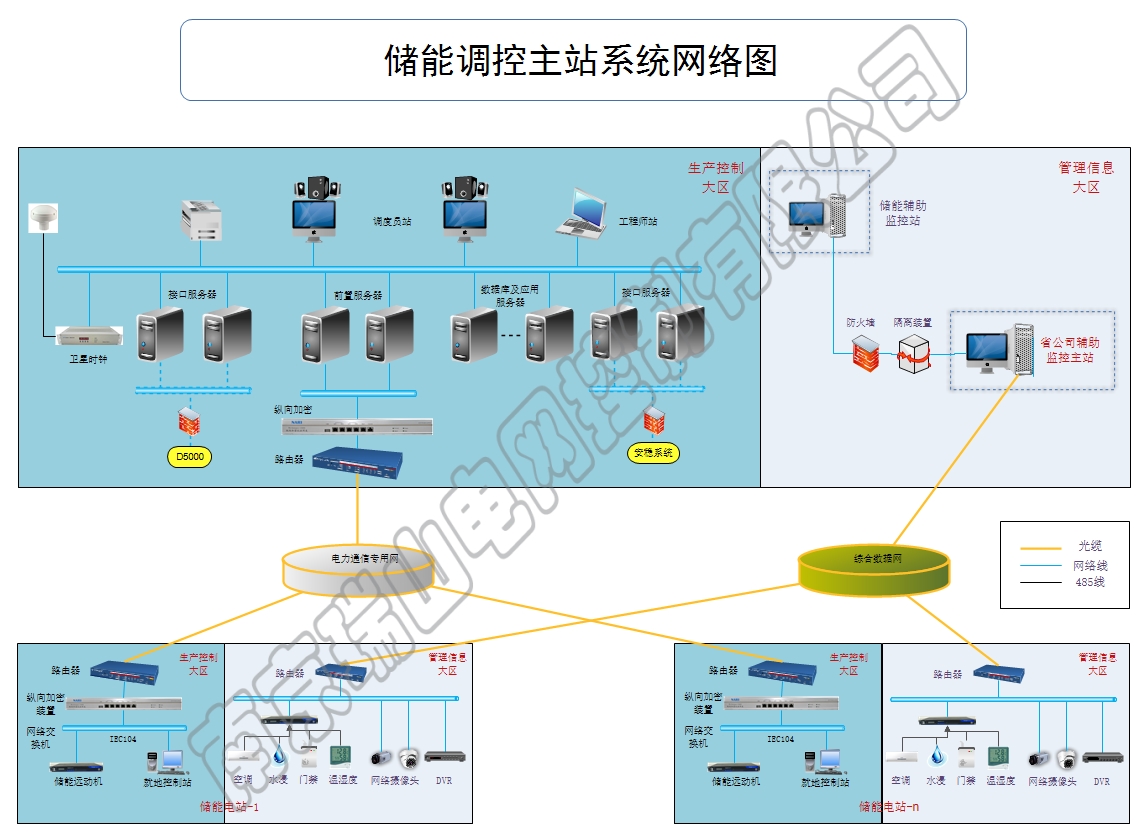

储能调控主站系统

  储能调控主站系统提供所有分布式储能电站的在线实时监控,通过对分布式储能开展主动控制和有序管理,实现分布式储能在电网中的规模化聚合, 为电网故障提供紧急功率支撑,减少严重故障造成的功率冲击,提高电网安全稳定性。同时显著发挥分布式储能在局部电网的多功能应用, 开展电网调峰、调频、调压以及消纳可再生能源发电,丰富电网的辅助服务手段。储能调控主站系统可以设在省公司,也可以设在地级公司。

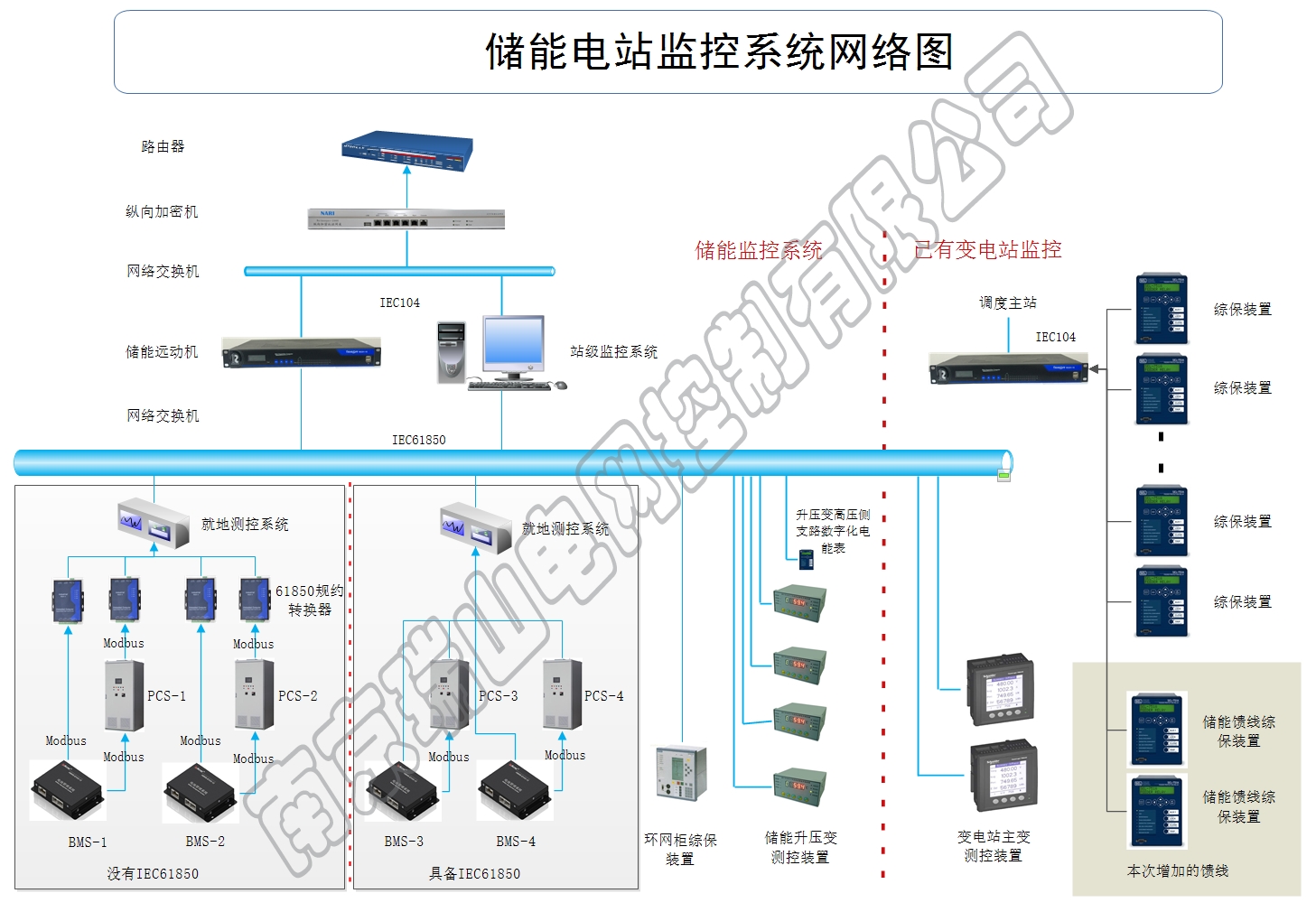

储能电站监控系统

  1) 与集装箱就地测控系统通信,及时上送给主站系统;

  2) 监测升压变、环网柜以及变电站关键信号,并转发至主站系统。

  3) 接收主站控制指令,并计算各PCS功率指令下发给各就地测控系统。

  4) 主要控制功能:接受主站指令进行有功和无功控制、就地调压控制、跟踪本地计划曲线、手动充放电控制等功能。

  5) 可以接收主站运行控制策略并执行;也可以就地编制本站运行控制策略,当与主站通讯故障时,可切换至就地自治运行。


集装箱(测控柜)就地测控系统

  1) 集装箱(测控柜)就地测控系统采集电池管理系统(BMS)和变流器(PCS)的遥信和遥测数据, 通过IEC61850规约传送到上级监控系统。并接受上级监控系统的遥控命令,设定或调整PCS的运行状态和运行方式;

  2) 上级监控系统可实时查看整个集装箱(测控柜)中储能系统的实时运行数据、环境数据等;

  3) 就地测控系统的HMI界面可详细显示系统参数、电池信息及故障报警信息。主要包含:PCS的HMI主界面、BMS的HMI主界面;

  4) 就地测控系统可监测电池系统和变流器、空调的运行状态,采用声光报警方式提示设备出现故障,可查看故障原因及故障时间;

  5) 就地测控系统可监控设备房间的环境温度。

系统功能

  面向电力系统模型(CIM)的实时数据库和关系数据库,突破实时电网图形所需的多项关键技术,采用了面向对象的事件驱动图形技术,建立了技术先进的人机界面支撑机制和可视化支持手段,开发了智能告警模块和图形顺控技术,有效实现分布式储能系统的在线实时监控。

1) 数据信息支撑

  系统由基础平台和实时监控、智能告警、调度计划、调度管理等应用组成。

2) 网络安全防御

  主站系统和就地监控系统采用安全稳定的Linux操作系统。数据库的各种性能指标满足储能调控系统功能和性能指标的要求。

3) 调度计划编制

  提供完整的储能电站调度技术支持手段,实现全景的前瞻预警、优化的自适应调整、多维的全局协调控制、统筹精细的调度计划和规范高效的流程化管理。

系统特点

1) 一体化

  系统的体系结构、基础平台和应用功能按照横向集成、纵向贯通的一体化思路设计,充分考虑分布式储能的业务特点和相互之间的内在联系,实现一体化运行、一体化维护和一体化使用,能够满足一体化智能分布式储能电站调度体系的要求。

2) 标准化

  系统充分支持国际和国家先进技术标准,支持IEC61970、IEC61850、IEC 61968等系列最新国际标准。系统按功能模块化及接口标准化设计,实现服务和接口的标准化、数据和数据交换的规范化,以及应用功能的灵活配置和第三方软件的方便集成,具有高度的开放性、灵活性及可扩性。

3) 先进性

  系统充分吸收借鉴国内外相关领域的先进技术和最新研究成果,采用了面向服务的架构(SOA)、 基于安全分区的体系结构、面向设备的标准模型和统一的可视化界面等国际前沿技术,整体达到国际领先水平。

4) 智能性

  系统按国家智能电网相关要求,采用基于脚本技术、图形化编程等先进技术,通过智能告警、图形化顺控、智能调度,为紧急功率支撑、跟踪计划曲线、调压、调频、调峰、新能源消纳提供有力技术支撑。

5) 安全性

  系统按国家信息安全等级保护的相关要求,系统强化基础平台和应用功能的纵深安全防护,采用满足安全要求的计算机、通信设备和操作系统等,为建立二次系统纵深安全防护体系提供有力支撑。
