RS9000配网自动化系统案例
发布时间: 2012-6-2 | 查看率: 4118 | 作者:南京瑞山电网控制有限公司

项目概况

   该项目为某隧道工程的10kV供配电自动化系统,由两座变电站双回线供电,并在隧道内设置4座10kV开闭所,4座开闭所之间构成2个相对独立的单环网。
系统正常运行时,各开闭所均采用单母线分段,母联开关处于分位,4路外电电源同时工作,平均分配负荷,并互为备用。



工程实施

    一旦系统内部发生故障,或者外部失电,即由RS9000/DAS配网自动化系统实现故障定位,故障隔离,网络重构等,以尽快恢复非故障部分正常运行,实现理想的供电可靠性。
   故障处理过程举例:

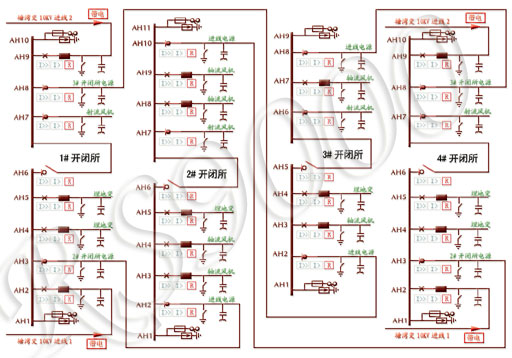

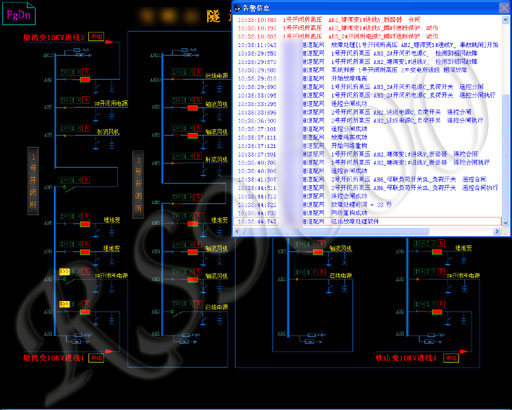

a)1号开闭所和2号开闭所连接线发生故障
   1) 发生故障时,1号开闭所AH2断路器跳闸,系统同时接收到AH2和AH3处有故障电流通过;
   2) 据此系统判断故障为1号开闭所和2号开闭所连接线发生故障;
   3) 拉开该线路两侧开关(1号开闭所AH3和2号开闭所AH2),隔离故障,
   4) 合上1号开闭所AH2断路器,恢复1号开闭所I段母线供电;
   5) 合上2号开闭所AH6母联开关,恢复2号开闭所I段母线供电。

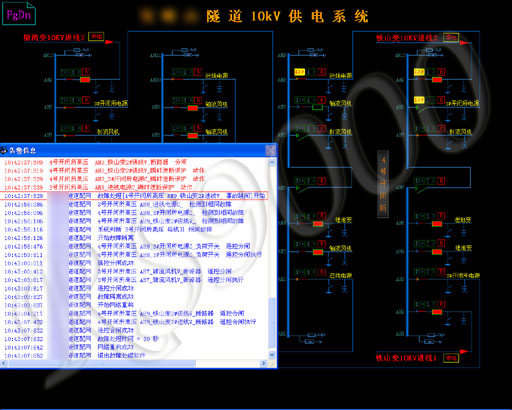

 b)3号开闭所II段母线故障
   1) 发生故障时,4号开闭所AH9跳闸,4号开闭所变AH9,AH8和3号开闭所AH8处均测到故障电流通过;
   2) 据此系统判断故障为3号开闭所II段母线故障;
   3) 拉开该母线进线对侧开关4号开闭所AH8,与原来分闸的母联开关同时隔离故障点;
   4) 合上4号开闭所AH9刚跳闸的开关,恢复对4号开闭所II段母线的供电。

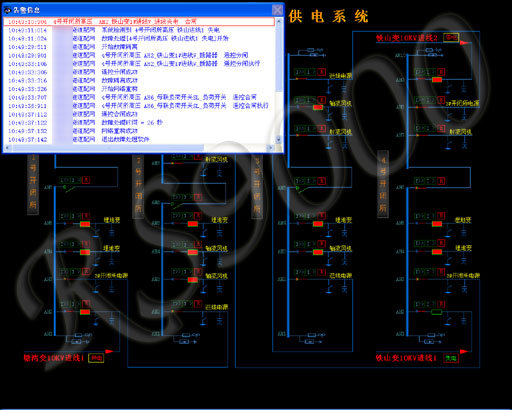

c)4号开闭所铁山变110kV进线1失电
   1) 发生停电时,系统检测到该进线失电,故障处理软件启动;
   2) 拉开该进线对应的开关AH2;
   3) 合上4号开闭所母联开关AH6,恢复4号开闭所I段母线供电。

d)塘湾变10KV二条进线均失电

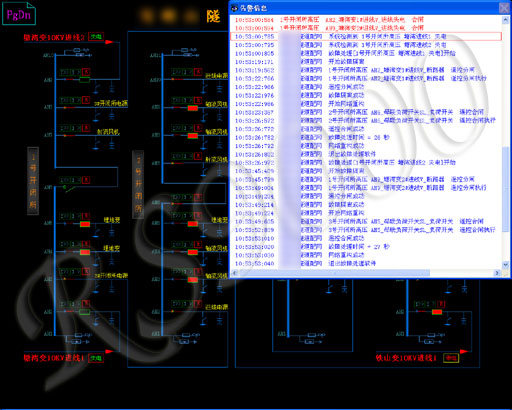

   1) 发生停电时,系统检测到二条进线失电,故障处理软件启动。当塘湾变故障停电时,即会发生此种情况,当然其他原因还要很多;
   2) 拉开该两进线对应的开关;
   3) 合上2号开闭所AH6和3号开闭所AH6母联开关,恢复1号开闭所I、II段母线供电。
