SEL-311L线路电流差动保护 首页 > 产品中心



SEL-311L 线路电流差动保护带完整的四段距离后备,为线路提供简单易用的高速保护。

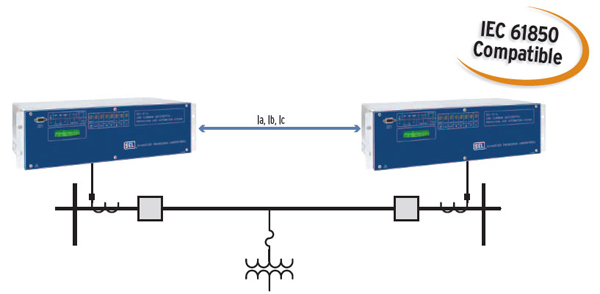

分周波电流差动保护包含四段距离和方向过流后备。单或双差动通道提供可靠性。SEL-311L可以应用在两或三端类型的线路。在自动化系统中综合使用四次重合闸和继电器逻辑操作器可以使用降低整个工程的建设和使用成本。

通过不断的检查通信质量、断路器磨损、电池电压和继电器健康状态来提高保护系统的可靠性。内嵌的液晶显示替代了传统的面板计量仪。

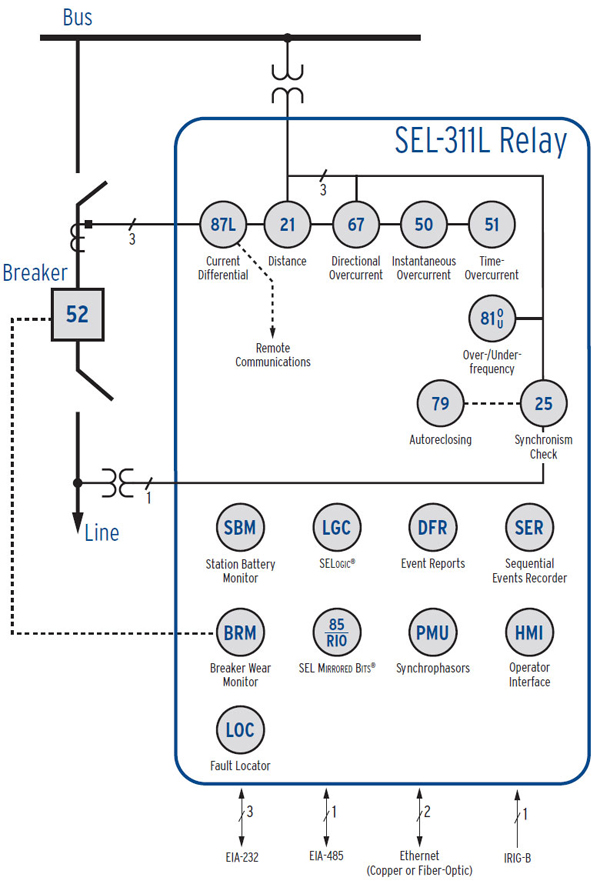

产品功能

应用领域

标准参数



产品特点

■ 安全的线路差动保护
   灵敏的差动元件提供分周波操作时间。使用远程和本地电流易设的向量比率限值外部故障。
■ 同步相量测量
   大范围的测量电压和电流的相角和幅值将状态估计转换为状态测量。高速负荷角度测量提高了系统的稳定性。分析电压和角度的稳定性以增加稳定的负载。
■ 完整的线路保护
   配合辅助通信方案,使用差动元件、相四段距离与接地距离元件的组合,方向过流元件作为后备保护来保护输电线。专利的电容式电压互感器(CVT)暂态超越逻辑增强了距离1段元件的安全性。最佳选择接地方向元件®逻辑优化方向元件的性能和无需方向设置。
■ 单极跳闸
   使用可选的差动元件的单极跳闸功能提高系统稳定性。
■ 内置Web服务器
   通过标准以太网从内置Web服务器的可以访问基本继电器信息。查看继电器状态,顺序事件记录器(SER),计量信息,以及方便本地访问的设置。 Web服务器的访问需要继电器密码,并仅限于只读浏览信息。
■ 监视和测量
   事件报告、SER、回路断路器触点破损监视、站电池监视、瞬时和需量计量、本地显示面板
■ 重合闸
   可编程的带同步和电压检测的四次断路器自动重合可以优化系统的恢复。
■ 通信
   为差动通信选择以下四种不同的通道类型:
   - ITU-T G.703 codirectional to multiplexer 同向复用器
   - EIA-422 56/64 Kbps
   - IEEE C37.94 光纤
   - 1300 nm 单模光纤

   EIA-232和EIA-485串口用于本地/远程访问和系统集成
   安全的继电器之间逻辑通信的八个通道Mirrored Bits®通信协议对后面板上的所有EIA-232串口都可用。
   使用可选的以太网口下载事件报告。使用IEC 61850协议快速移动信息,包括增强操作安全性的操作前选择SBO功能。使用双容错以太网增强通信的独立性。
■ acSELerator QuickSet® SEL-5030 软件
   允许离线开发继电器设置、编写SELogic®控制方程、分析事故后事件报告有助于加快继电器应用。



■ SEL-311L 线路电流差动保护和自动化系统产品说明 311L_Flyer.pdf
■ SEL-311L 线路电流差动保护和自动化系统产品技术说明 311L_DS_20110603.pdf
■ SEL-311L 线路电流差动保护和自动化系统产品指南 311L_GS_20100616.pdf
